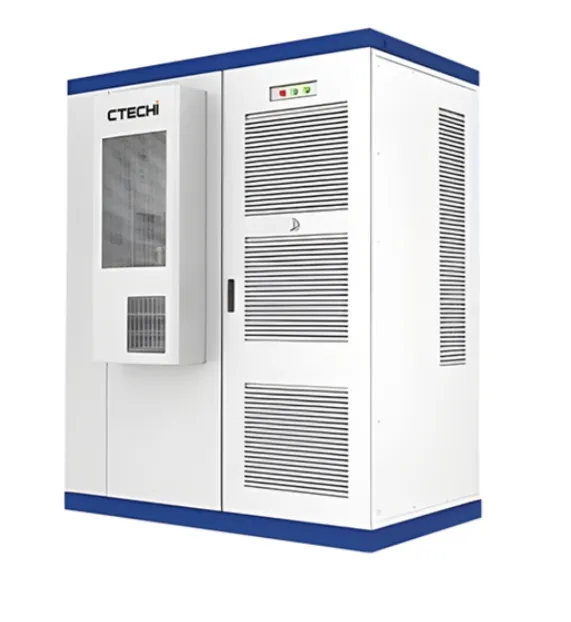

🏭 Hệ thống lưu trữ năng lượng Thương mại & Công nghiệp
- Dung lượng pin (Battery Capacity): 100 – 186 kWh.
- Số bộ PCS tối đa (Max PCS Units): 3 bộ (PCS là bộ biến tần chuyển đổi công suất).
- Dải công suất AC (AC Power Range):
- Cấu hình 1: 30 kW × \(n\) bộ (\(n=1, 2, 3\)) — Điện áp AC: 400V hoặc 480Vac | Điện áp DC: 350 - 750Vdc.
- Cấu hình 2: 15 kW × \(n\) bộ (\(n=1, 2, 3\)) — Điện áp AC: 400V hoặc 480Vac | Điện áp DC: 150 - 350Vdc.
- Số bộ DC/DC tối đa (Max DCDC Units): 3 bộ.
- Công suất đầu vào điện mặt trời (PV Input Power): 45 kW × \(n\) bộ (\(n=1, 2, 3\)).
- Dải điện áp đầu vào PV (PV Input Voltage Range): 200V – 810V.
- Dải điện áp của chuỗi pin (Battery String Voltage Range): 150 – 750Vdc.
⚡ Chuyển mạch & Làm mát
- Thời gian chuyển mạch (Switching Time):
- Chuyển mạch chủ động (Active): Không gián đoạn (Seamless - tức thời).
- Chuyển mạch bị động (Passive): Tối đa 30 ms (khi mất điện lưới đột ngột).
- Phương thức làm mát (Cooling):
- Khoang điện tử công suất: Làm mát bằng quạt gió cưỡng bức.
- Khoang hệ thống pin: Sử dụng điều hòa không khí công suất 5 kW (đã được lắp đặt sẵn từ nhà máy).
🛡️ Bảo vệ & Môi trường vận hành
- Cấp bảo vệ vỏ tủ (Ingress Protection): IP54 (Chống bụi và chống nước phun từ mọi hướng, an toàn lắp đặt ngoài trời).
- Độ cao vận hành tối đa (Max Elevation): ≤ 3000 mét / 10000 feet (Sẽ bị giảm công suất nếu lắp đặt trên độ cao này).
- Nhiệt độ môi trường vận hành (Operating Ambient Temperature): -30°C đến 55°C (Hệ thống bắt đầu giảm công suất định mức khi nhiệt độ vượt quá 45°C).
- Độ ẩm (Humidity): 0 ~ 95% (Không ngưng tụ).
📐 Kích thước & Trọng lượng
- Kích thước (Rộng × Cao × Sâu): 2100 × 2350 × 1200 mm (tương đương 82.7 × 92.5 × 47.2 inch).
- Trọng lượng (Weight): 750 kg (Trọng lượng này chưa bao gồm pin bên trong tủ).
